Что такое трубная арматура?

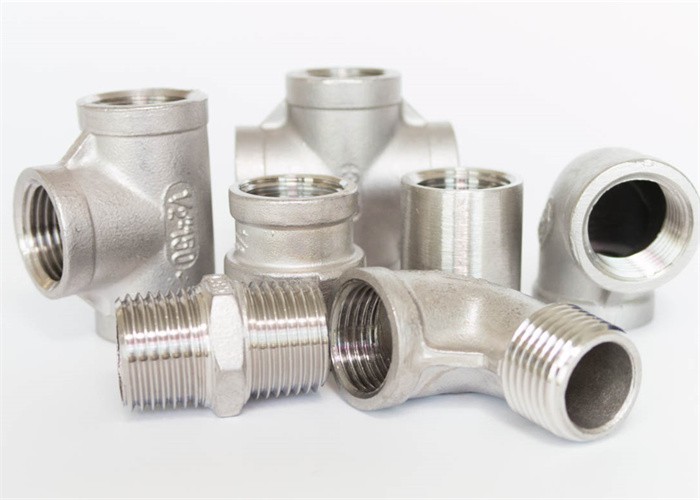

Фитинги — это компоненты трубопровода, которые помогают изменить направление потока, такие как колена и тройники. Изменение размеров труб, таких как переходы и переходные тройники. Соединяйте различные компоненты, такие как муфты, и перекрывайте потоки, такие как заглушки.
В трубопроводах используются различные типы фитингов. Ниже перечислены фитинги, используемые при монтаже трубопроводов.
Локоть
Тройник
Редуктор
Союз
связь
адаптеры
Олет (Велдолет, Соколет, Элбоулет, Тредолет, Ниполет, Летролет, Свеполет)
Клапан
Крест
Вершина
соединительный штифт
Затыкать
кепка
Дилатационная встреча
конденсатоотводчики
локоть с длинным радиусом
фланцы
В приведенной выше таблице вы можете увидеть список наиболее часто используемых стандартных фитингов для труб. Эти стандартные фитинги бывают коваными или штампованными. Для изготовления кованых фитингов используются только бесшовные трубы. Сварные фитинги большого диаметра изготавливаются из листового металла.
Эти аксессуары доступны с различными типами торцевых соединений.
Колено трубопровода
Колено используется больше, чем любой другой фитинг. Обеспечивает гибкость для изменения направления трубы. Колено в основном доступно в двух стандартных типах: 90 градусов и 45 градусов. Однако его можно сократить до любой другой степени. Доступны отводы двух типов радиуса: короткий радиус (1D) и длинный радиус (1,5D).
Колено 90 градусов
Колено 90 градусов устанавливается между трубой для изменения направления трубы на 90 градусов. Доступны в форме длинного и короткого радиуса.
колено 45 градусов
Колено 45 градусов устанавливается между трубой для изменения направления трубы на 45 градусов.
локоть с длинным радиусом
На отводе с большим радиусом радиус центральной линии в 1,5 раза больше номинального размера трубы или, можно сказать, в 1,5 раза больше диаметра трубы. Колено с большим радиусом обычно используется в трубопроводах, потому что потери давления меньше по сравнению с коленом с коротким радиусом. Он требует больше места, чем колено с коротким радиусом.
колено с коротким радиусом
В отводе с коротким радиусом радиус осевой линии равен номинальному размеру трубы или, можно сказать, равен одному диаметру трубы. Отводы с коротким радиусом используются в условиях ограниченного пространства. Однако они имеют большой перепад давления из-за резкого изменения направления потока.
уменьшающий локоть
Переходное колено 90 предназначено для изменения направления, а также для уменьшения размера трубы в системе трубопроводов. Переходное колено устраняет необходимость в фитингах и уменьшает размер сварного шва более чем на треть. Кроме того, постепенное уменьшение диаметра по дуге колена редуктора обеспечивает меньшее сопротивление потоку и снижает влияние турбулентности потока и возможной внутренней эрозии. Эти особенности предотвращают значительные перепады давления в линии.
изгибы труб
Отводы труб с большим радиусом используются в линиях транспортировки жидкости, требующих очистки скребками. Из-за большого радиуса и плавного изменения направления колено трубы имеет очень небольшой перепад давления, и возможен плавный поток жидкости и скребка. Широко доступны отводы труб 3D и 5D. Здесь D – размер трубы.
митровые изгибы
Угловые отводы не являются стандартными фитингами для труб, а изготавливаются из труб. Обычно предпочтительнее для размеров 10 дюймов и больше, поскольку колена большого размера стоят дорого. Использование колена под углом ограничено водопроводной линией низкого давления. Отвод под углом может состоять из 2, 3 и 5 частей.
Возвраты - локоть 180 градусов
Возвратные колена используются для изменения направления на 180º. Доступны короткие и длинные модели. Возвраты используются в нагревательном змеевике, теплообменнике, вентиляции бака и т. д.
тройник для труб
Трубный тройник используется для распределения или сбора жидкости из сквозной трубы. Это короткий кусок трубы с ответвлением на 90 градусов в центре. В трубах используются два типа тройников: равный/прямой тройник и редукционный/неравный тройник.
ты прямо
В прямом тройнике диаметр отвода такой же, как и у отводной трубы (коллектора).
уменьшая тебя
В переходном тройнике диаметр отвода меньше диаметра отводящей трубы (коллектора).
Т с решеткой
Тройник с перемычкой, также известный как тройник для разборки, используется на соединенных трубах. Ветвь Т имеет внутреннюю приваренную ограничительную планку, предотвращающую попадание свиньи или когтеточки в ветку. Стержни привариваются к патрубку таким образом, чтобы обеспечить беспрепятственный выход скребка из исполнительной трубы.
Y Тройник / Сторона
Это тип тройника с отводом под углом 45 градусов или под углом, отличным от 90 градусов. Звездообразный тройник позволяет одной трубе соединяться с другой под углом 45 градусов. Этот тип тройника уменьшает трение и турбулентность, которые могут препятствовать потоку. Буква T в Y также известна как боковая.
Крест
Крестовина также известна как четырехходовой фитинг. Крест имеет один вход и три выхода (или наоборот). Крестовины обычно не используются в технологических трубопроводах для транспортировки жидкостей. А вот кованые кресты распространены в линейке противопожарных оросителей.
переходники для труб
Переходник трубы изменяет размер трубы. В трубопроводах используются два типа переходов: концентрические и эксцентрические.
Трубный концентрический переходник или конусный переходник
В концентрическом редукторе, также известном как конический редуктор, центр обоих концов находится на одной оси. Сохраняет высоту центральной линии трубы. Когда центральные линии большей трубы и меньшей трубы должны оставаться одинаковыми, используются концентрические переходы.
эксцентриковый редуктор
В эксцентриковом переходнике центр обоих концов находится на другой оси, как показано на рисунке. Поддерживает высоту BOP (нижней части трубы) трубы. Когда одна из наружных поверхностей трубы должна остаться прежней, требуются эксцентриковые переходники.
Смещение=(Major ID - Minor ID) / 2
Обжимной редуктор
Обжимка похожа на переходники, но меньше по размеру и используется для соединения труб с меньшими трубами с помощью болтов или сварки враструб. Как и редукторы, они также доступны в концентрическом и эксцентрическом типах. Переходники доступны с различными типами концов. Например, оба гладких конца или один гладкий и один резьбовой конец.
пробки для труб
Заглушка закрывает конец трубы. Трубные заглушки используются в тупиковой части трубопроводной системы. Они также используются в коллекторах труб для будущих соединений.
Компенсационные концы
Концы труб используются с соединительными фланцами. В этом типе фланца муфта приварена к трубе встык, при этом фланец свободно перемещается на конце муфты. По сути, это фланцевая часть, но на нее распространяется ASME B16.9, поэтому она считается трубным фитингом.
соединение труб
Муфты используются в качестве альтернативы фланцевому соединению на трубах низкого давления малого диаметра, где требуется более частая разборка трубы. Муфты могут иметь резьбовой конец или концы под приварку. В соединение входят три детали: гайка, охватывающий конец и охватываемый конец. Когда охватываемый и охватываемый концы соединяются, гайки создают необходимое давление для герметизации соединения.
трубная муфта
Доступны три типа соединения;
полное спаривание
полумуфта
переходная муфта
полное спаривание
Комплектная муфта используется для соединения труб малого диаметра. Используется для соединения одной трубы с другой или трубы с муфтой или ниппелем. Он может быть резьбового типа или с раструбными концами.
Полумуфта
Полумуфта используется для ответвления малого диаметра от большого сосуда или трубы. Он может быть резьбового или раструбного типа. Он имеет резьбовой или раструбный конец только с одной стороны.
переходная муфта
Переходная муфта используется для соединения двух разных размеров труб. Это похоже на концентрический переходник, поддерживающий центральную линию трубы, но с уменьшенным размером.
патрубок трубы
Ниппель представляет собой короткий кусок трубки с наружной резьбой на одном или каждом конце. Он используется для подключения двух других аксессуаров. Ниппели используются для соединения труб, шлангов и клапанов. Муфты применяются в трубопроводах низкого давления.
Фитинги для сварки и нарезки резьбы
Приварные и резьбовые фитинги для труб являются коваными изделиями и классифицируются в зависимости от их давления и температуры. Они доступны от NPS 1/8" до 4". Эти аксессуары доступны в четырех классах давление-температура.
Фитинги класса 2000 доступны только в резьбовом исполнении.
Фитинги классов 3000 и 6000 доступны как с резьбой, так и со сваркой враструб.
Фитинги класса 9000 доступны только для приварки враструб.
Эти фитинги используются для труб небольшого диаметра и низкого давления.
Трубная арматура Размеры фитингов должны соответствовать требованиям стандарта,
Размер кованых изделий (WP) рассматривается в
ASME B16.9-, который является стандартом для кованых фитингов, свариваемых встык, размером от NPS 1⁄₂ до NPS 48 дюймов и
И B16.28-, который является стандартом для отводов и ответвлений из кованой стали с коротким радиусом, сваренных встык, для размеров от NPS 1⁄₂ до NPS 24".
Для кованых аксессуаров размеры предусмотрены в
ASME B16.11- стандарт для фитингов из кованой стали, охватывающий фитинги под сварку враструб и резьбовые фитинги.
